名稱： 拉曼濾光片Alluxa
型號： ULTRA
品牌： Alluxa
Alluxa高性能濾光片以**的設計工藝和鍍膜過程控制,使Alluxa濾光片具有行業內**的透過率,**的截至深度和波長**性,其中通過SIRRUS™離子束沉積硬鍍膜技術,也使得Alluxa濾光片具有使用壽命長,高損傷閾值,以及**的批次穩定性等特點,并已經廣泛應用于生物熒光系統、拉曼系統、量子、雷達通訊等精密光學系統中.
Alluxa除了豐富的標準品,同時提供定制服務,并且定制成本在行業內有相當大的競爭力.
Alluxa拉曼濾光片
單帶通濾光片、多帶通濾光片

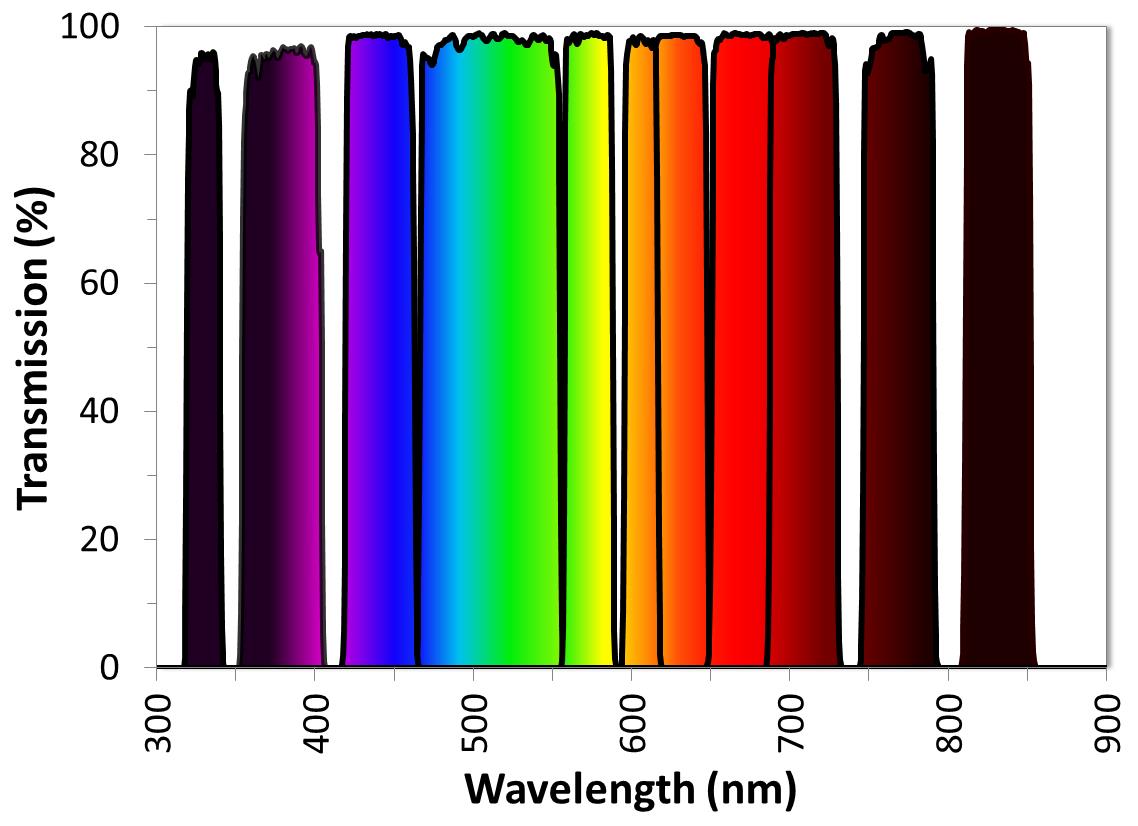

圖1.各種ULTRA系列帶通濾波器，顯示從紫外到紅外的高透射率。
通過精密波長控制，超陡邊緣，深度阻擋和業界**傳輸水平的組合，Alluxa的ULTRA系列硬涂層薄膜光學帶通濾波器將優化各種儀器的性能。
每個ULTRA系列帶通濾波器都旨在超越**儀器的要求。所有產品都經過嚴格測試，以確保過濾器性能達到或超過挑戰性的規格。
ULTRA系列帶通濾光片非常適用于熒光顯微鏡，流式細胞儀，拉曼光譜，激光雷達和光譜成像等應用。提供單頻帶，多頻帶，寬帶，超窄帶和窄帶濾波器。
根據系統的波長范圍和要求，ULTRA系列帶通濾波器可以定制設計，以滿足以下一個或多個具有挑戰性的規范：
? 透過率可達99%
? Up to 99% transmission for passbands in the visible range
? 通過設計達截至深度高達OD10
? Up to OD10 wide range out of band blocking by design
? 陡度：0.5% CWL @ 50%T～OD6
? Edge transitions as steep as 0.5% of CWL from 50% T to OD6
? 波長范圍250nm～13µm可選
? CWL at any wavelength from the UV to the mid IR (～250 nm to 13 µm)
? 波長精度誤差±0.25%CWL
? Tolerances as tight as ± 0.25% of CWL
? 透過波前差(RMS)： 極優0.01λper inch @ 632.8 nm
? TWE as low as 0.01 wave RMS/inch measured at 632.8 nm
應用：熒光系統, 流式細胞儀,拉曼光譜, LIDAR和光譜成像等.
用于熒光應用的多頻帶濾光片

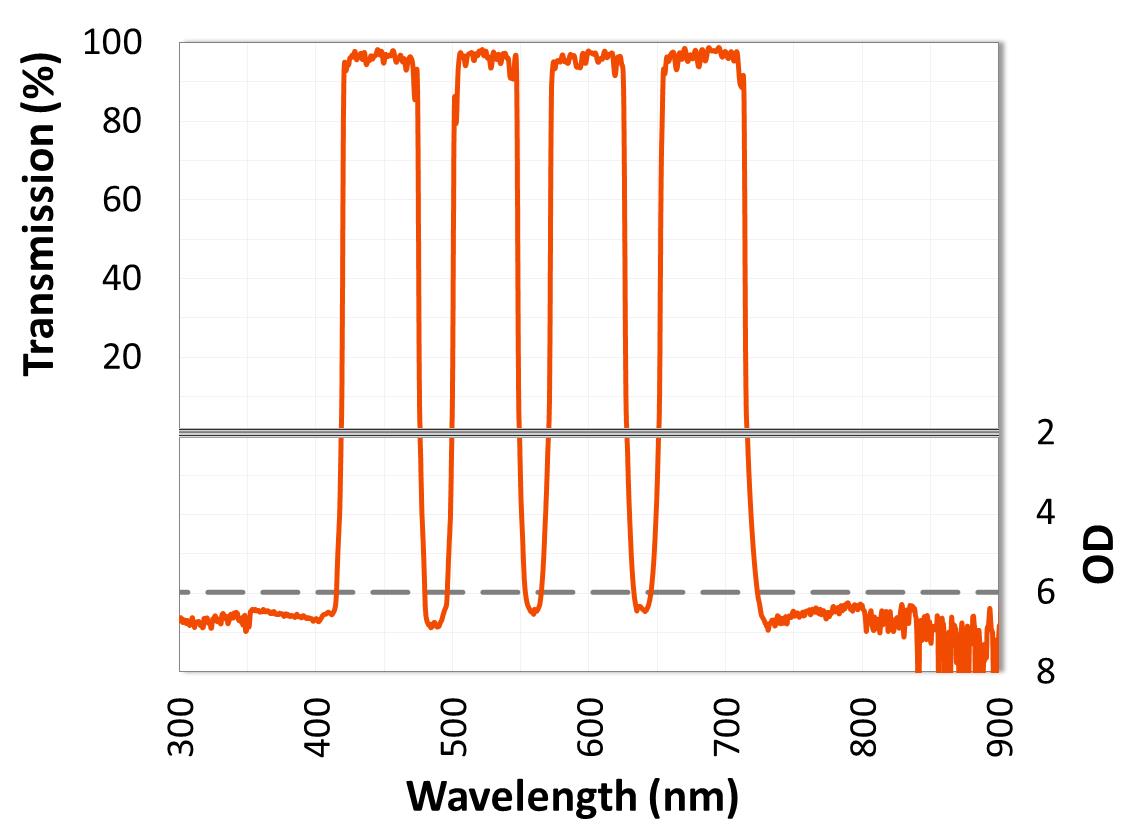

圖2. ULTRA系列多頻帶濾波器，具有陡峭邊緣，高傳輸和OD6帶外截至。
ULTRA系列多頻帶通濾光片可以設計為10個以上的透過波段，波段之間的OD值大于8，超高的截至陡度，高達98％的透過率。 它們非常適合用作熒光技術中的激發或發射濾光片，要求在單個樣本中同時檢測多個熒光團。
超窄帶濾光片
圖3.具有OD6阻斷的超窄帶濾波器，用于1064 nm Nd：YAG激光器。
憑借業界可達0.1nm的帶寬和高達98%的透過率，Alluxa的薄膜超窄帶帶通濾光片將優化基于激光的系統的性能。
超窄濾光片非常適合用作激光線，激光清除或激光激發濾光片，適用于熒光顯微鏡，流式細胞儀和DNA測序等應用。它們對激光損傷也很有抵抗力，可確保它們長時間保持高水平的性能。
? 峰值傳輸率高達98％
? Up to 98% peak transmission
? 通過設計達截至深度高達OD10
? Up to OD10 blocking by design
? 波長范圍250nm～1800nm可選
? CWL at any wavelength from the UV to the near IR (～250nm to 1800nm)
? CWL中心波長精度可達0.05nm
? CWL tolerances as tight as 0.05nm
? FWHM帶寬可達0.1nm
? FWHM bandwidths as narrow as0.1nm
? 透過波前差(RMS)：極優0.01λper inch @ 632.8nm
? TWE as low as 0.01 wave RMS/inch measured at 632.8nm
應用：LIDAR, 拉曼光譜, 及需要凈化激光器的精密光學系統.
陷波濾光片
單帶通陷波濾光片
圖4.寬范圍傳輸陷波濾波器，用于**阻斷532 nm倍頻Nd：YAG激光器。
Alluxa陷波濾光片ULTRA系列的深度截至，嚴格的波長控制，**的截至陡度和大范圍的傳輸都可以在不犧牲目標波段質量的情況下**阻擋激光器或其他光源。
ULTRA系列陷波濾光片也可以定制截至陡度用于拉曼光譜應用。在某些拉曼應用中，陷波濾光片用來阻斷激發激光波長，同時將斯托克斯和反斯托克斯信號傳輸?shù)綑z測器。如果缺口邊緣不夠陡峭，那么接近激光波長的信號就會丟失。
ULTRA系列陷波濾光片都是為了超越**的儀器的要求而設計和嚴格測試的。它們?cè)跓晒怙@微鏡、內窺鏡檢查和DNA測序等應用中非常理想。
根據系統的波長范圍和要求，ULTRA系列陷波濾波器可以定制設計，以滿足以下一個或多個具有挑戰性的規范：
? 截至能力通過設計達到OD8
? Up to OD8 precision blocking by design
? 傳輸率高達99％
? Up to 99% transmission
? 波長誤差±0.25%
? Tolerances as tight as 0.25% of notch CWL
? 波長范圍250 nm to 11µm可選
? Notch CWL at any wavelength from the UV to the mid IR (～250 nm to 11 µm)
? 透過波前差(RMS)：**優0.01λ per inch @ 632.8 nm
? TWE as low as 0.01 wave RMS/inch measured at 632.8 nm
應用：熒光顯微鏡成像、流式細胞儀、拉曼光譜等.
多帶通陷波濾光片

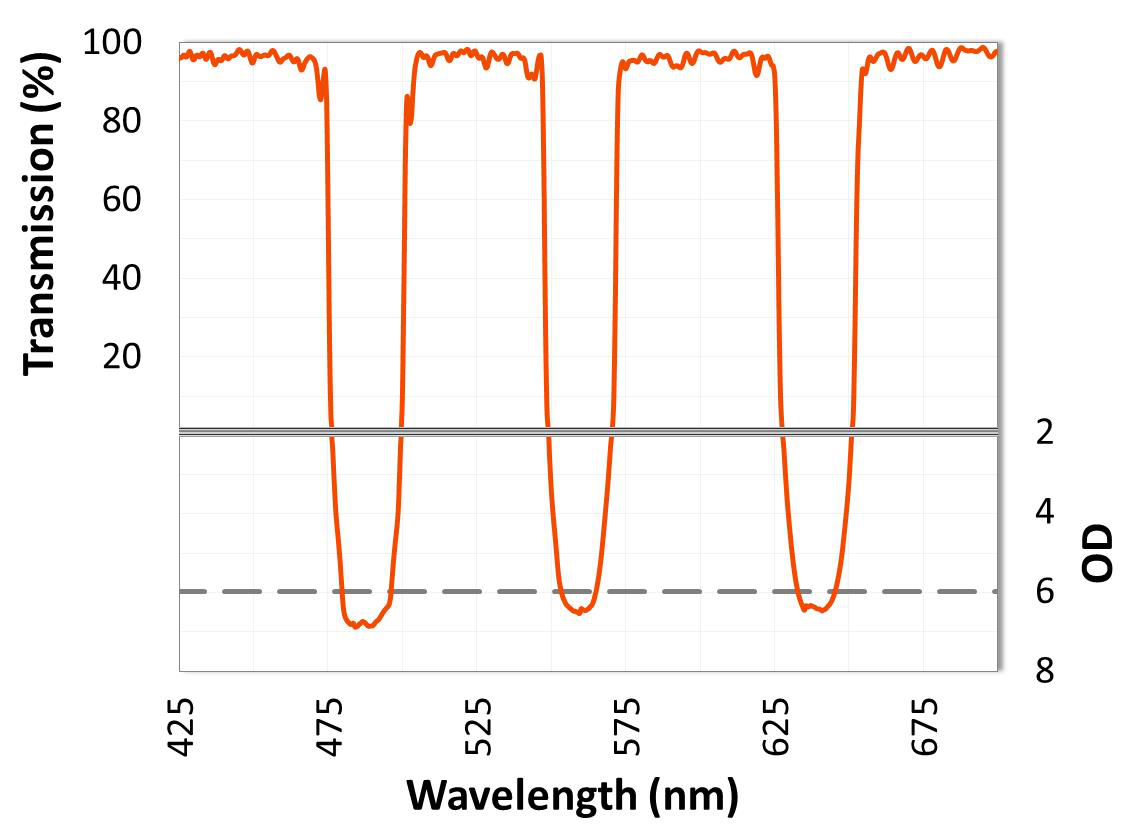

圖5.具有陡峭邊緣，深度阻擋和寬范圍傳輸?shù)亩嘞莶V波器，接近100％。
ULTRA系列多陷波濾光片可以設計成在帶之間具有比OD8更大的截至深度，**的截至陡度和高達98％的透過率。它們非常適用于需要同時阻斷多條激光線的應用，拉曼濾光片。
創新的薄膜工藝使產品質量一致性
圖6. ULTRA系列濾光片的波長控制，傳輸和截至在幾種不同的涂層運行中具有高度可重復性。
Alluxa薄膜濾光片和介質反射鏡均采用我們的SIRRUS™離子束沉積硬鍍膜技術，這使我們能夠在多個不同的涂層運行中可靠地重復生產相同的高性能薄膜帶通濾波器，這意味著您的所有系統性能始終如一。
